Manic Porcupine Floor Generator —— Cinema 4D 程序化地板拼花生成插件

一、插件概述Manic Porcupine Floor Generator 是一款专为 Cinema 4D 打造的程序化地板拼花生成插件。它通过 Python 脚本与 Cinema 4D 的 GeDialog 界面系统构建，将四种经典地板铺装样式——Planks（直板拼）、Herringbone（人字拼）、Chevron（鱼骨拼）与 Mosaic（马赛克拼花）——封装为一键式操作工具。用户只需在场景中绘制一条闭合样条线（Spline），即可在其轮廓范围内自动生成完整的地板几何结构，极大简化了室内可视化与建筑表现中反复手工摆放地板单元的工作流程。
该插件最显著的特点是“以样条线为驱动”。传统地板建模往往需要手动复制、旋转、对齐每一块木板，或依赖复杂的克隆器与效果器组合；而 Manic Porcupine 将这一过程抽象为“用户提供轮廓，插件负责填充”。插件内置的资产文件（.c4d）中预置了四种拼花模式的完整节点层级，包括生成器、克隆器、实例对象以及作为占位符的样条线。脚本在运行时动态合并资产、重链接实例、替换占位样条，并自动完成对齐与刷新，最终在用户指定的闭合样条区域内呈现逼真的地板铺装效果。

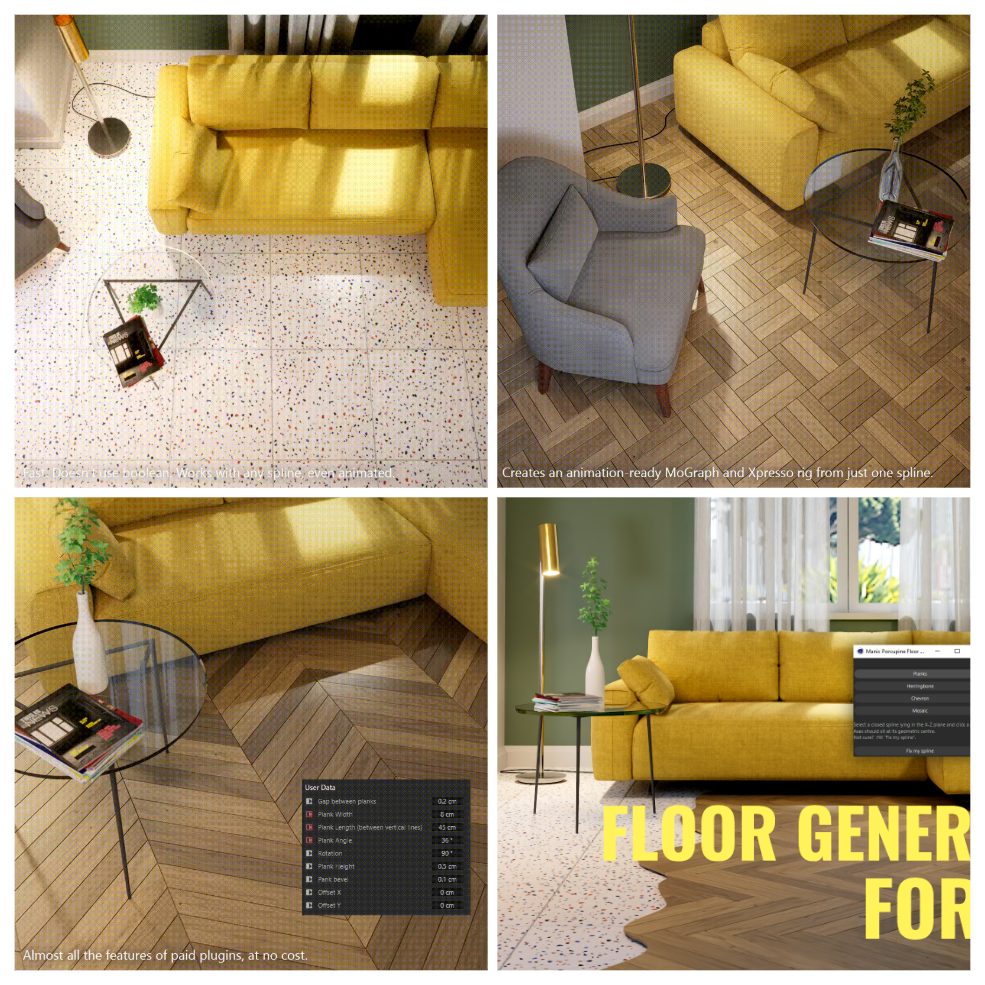

二、核心功能与四种拼花模式
插件提供四个主要按钮，分别对应四种地板样式：
Planks（直板拼）：最基础的地板铺装形式，木板沿单一方向平行排列，适合现代简约风格的室内场景。插件会依据用户样条的范围自动裁剪边缘木板，使铺装结果贴合轮廓边界。
Herringbone（人字拼）：经典的“人”字形拼法，木板以 90 度交错排列，形成富有节奏感的几何纹理。该模式对样条轮廓的适应性较强，适合客厅、走廊等大面积区域。
Chevron（鱼骨拼）：与人字拼相似但角度不同，木板端部切成斜角后拼接，形成连续的 V 形波纹。鱼骨拼在视觉上更具方向性与纵深感，常用于高端住宅与商业空间。
Mosaic（马赛克拼花）：以较小单元组合成复杂图案，适合玄关、卫生间或装饰性区域。该模式在脚本中使用了略有不同的占位符名称（Spline_Merged），体现了资产结构的差异性。
每个模式对应一个独立的 .c4d 资产文件，存放于脚本同级的 MP_Floor_Generator_assets 文件夹中。脚本通过 MergeDocument 将资产合并进当前场景，随后自动识别资产中的占位样条（Spline_merged 或 Spline_Merged），将其替换为用户选中的样条，并同步更新所有引用该占位符的实例对象。这一机制保证了地板几何始终跟随用户样条的形状与位置，实现了真正的参数化联动。

三、技术实现亮点
从代码层面看，该插件展现了若干值得称道的工程实践：
层级遍历与对象识别：通过 iter_hierarchy 递归遍历场景层级，插件能够准确识别合并后的新根对象、占位样条以及所有实例节点，避免误操作原有场景内容。
Undo 事务管理：所有修改均在 doc.StartUndo() 与 doc.EndUndo() 之间执行，并为每个变更对象调用 AddUndo，确保用户可随时撤销操作，符合 Cinema 4D 的交互规范。
样条重链接：插件不仅替换占位样条本身，还会遍历所有 Oinstance 对象，将指向占位符的链接重定向到用户样条，从而保持实例化地板单元的实时更新。
Spline Mask 刷新技巧：当用户样条位于 Spline Mask（样条遮罩）层级下时，插件会临时关闭再开启该遮罩的编辑器模式，以强制 Cinema 4D 重新计算样条布尔结果，解决常见的刷新延迟问题。
跨版本兼容：提供的两个版本分别面向 Cinema 4D 2024/25 与 R21。前者使用类型注解、f-string 等现代 Python 特性，代码更简洁；后者则采用传统字符串格式化与兼容性写法，并增加了 GetTangent/SetTangent 的回退分支，以适配旧版 API。两者在功能逻辑上保持一致。

四、辅助功能：“Fix my spline”
插件界面底部设有“Fix my spline”按钮，用于快速规范化用户样条。该功能会执行三项操作：将样条设为闭合；将所有控制点与切线投影到 X-Z 平面（即 y=0），确保地板完全水平；计算所有点的几何中心，将样条轴心移动至该中心，并相应偏移控制点，使轴心与几何中心重合。这一预处理步骤对于后续拼花生成至关重要——只有轴心位于几何中心，地板图案才能围绕轮廓均匀展开。若用户不确定自己的样条是否满足要求，一键修复即可。

五、使用流程与适用场景
典型使用流程极为直观：在 Cinema 4D 中绘制一条闭合样条，调整其形状与位置，使其位于 X-Z 平面且轴心居中；选中该样条，打开插件面板，点击所需拼花模式；插件自动合并资产、替换样条、重链接实例并刷新视图，地板即刻生成。若样条不符合规范，可先点击“Fix my spline”进行修复。
该插件适用于室内设计可视化、建筑表现、产品渲染中的地面铺装、游戏场景概念设计以及任何需要快速生成地板纹理几何的场合。它尤其适合需要频繁调整房间轮廓的方案阶段——用户只需修改样条形状，地板便会自动适配，无需重新建模。
Manic Porcupine Floor Generator 以简洁的界面封装了复杂的地板生成逻辑，将 Cinema 4D 的样条、实例、克隆与合并文档等核心功能有机整合。它既降低了程序化地板建模的技术门槛，又保留了足够的灵活性，让设计师能够专注于空间与比例，而非重复的几何操作。无论是独立创作者还是团队协作，这款插件都能成为室内与建筑可视化工作流中高效实用的一环。
MP_ Floor Generator for C4D
Chevron.c4d
Herringbone.c4d
Mosaic.c4d
Planks.c4d

# MP\_Floor Generator for Cinema 4D

MP _Floor Generator is a one-click Cinema 4D script that builds an instant Xpresso rig to fill any spline with parquet or tile patterns—complete with adjustable plank lengths, gaps, and bevels—and stays live, so reshaping the spline instantly updates the floor.

Youtube explanation:
https://www.youtube.com/watch?v=IEqz3nBFKu
U

Installation

1. Extract the archive into

C:\Users\<YOUR_USERNAME>\AppData\Roaming\Maxon\Maxon Cinema 4D <version>\library\scripts

Replace <YOUR_USERNAME> with your Windows user name and <version> with the exact Cinema 4D folder

2. Restart Cinema 4D if it was running.

---

Usage

1. Draw or select a Spline that defines the floor perimeter.

2. Go to Extensions → User Scripts →MP\_Floor Generator and click the script.

3. Adjust the parameters in the Attributes Manager ( plank width, length variation, gap, bevel, rotation … ).

4. Play with the spline shape or pattern parameters—your floor updates live.

Download(C8D)

软件性质:	插件
适用版本:	C4D R25 - C4D 2026
软件版本:	Version: unknown
系统平台:	Win MAC
软件语言:	英文
插件来源:	https://www.c4d.com.cn/c4dsoft.html
