C4D2025全新编织贴图功能深度教程与下载模型资源快速制作数据线编织护套PBR贴图、法线与凹凸贴图一键生成

C4D2025这个新功能做编织贴图太方便了今天给大家分享下C4D2025里面的一个新功能，制作数据线编织贴图简直不要太方便。可以实现各种形态不同造型的编织效果。

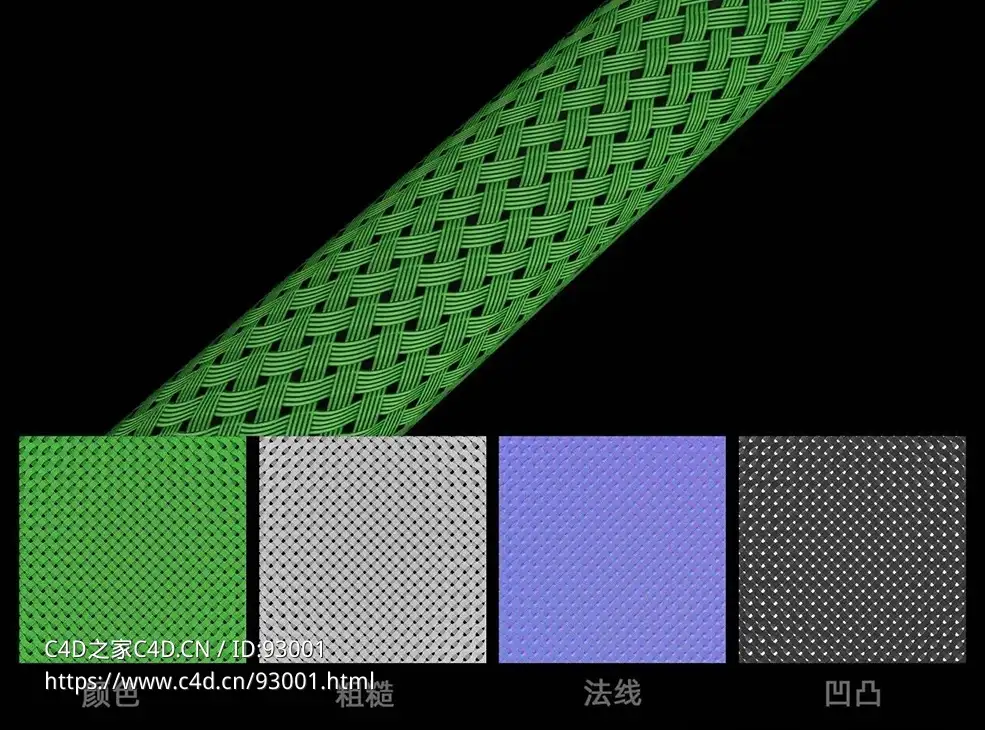

下面这个数据线编织效果和几张贴图就是这个这个新功能实现的。
C4D2025 的“编织贴图”功能，正如你在图片中看到的数据线编织效果一样，极大地简化了从零构建复杂编织表面的流程。下面我为你整理一篇详尽的介绍，分为功能概述、原理与工作流程、关键参数解析、贴图输出与 PBR 配合、实际使用技巧与进阶方法、性能与优化建议、典型应用场景以及总结与建议，帮助你全面理解并快速上手这一新功能。全文不少于 1500 字，便于直接作为教程/介绍文字使用或二次加工发布。

一、功能概述
C4D2025 所带来的编织功能，是一种面向材质与贴图层面的“程序化编织生成器/节点”能力（在材质系统或贴图编辑器中直接生成编织结构并输出可用贴图）。其核心价值在于：不再需要手工建模每一根线束、也无需复杂的置换贴图调试，就能快速得到高度逼真的编织效果，并且可以导出或直接使用颜色、粗糙度、法线与凹凸（高度）等贴图通道，从而无缝接入 PBR 渲染流程。正因如此，制作像你图中那样的数据线外皮、编织束管、鞋面、篮编纹理等都变得非常便捷、参数化且易于微调。

二、原理与工作流程（高层）
程序化生成：编织功能通过在材质/贴图节点内部创建一组“线束子元素”的排序与交错规则（例如上下交替、左旋/右旋、斜向编织、笼形编织等），并将这些规则映射到二维 UV 或三维表面上，从而得到视觉上的编织效果。
多通道输出：在生成结构之后，功能会同时生成多种贴图通道：颜色（Color / Base Color）、粗糙度（Roughness）、法线（Normal）和凹凸/高度（Height / Displacement）。这些通道可以单独导出为贴图，也可以直接在材质中使用，便于在渲染器中获得高质量的细节表现。
适配任意形态表面：生成器可以将编织结构投射或铺展到任意形状的网格、管线或沿样条（spline）延展的几何体上。这样你可以把编织「包裹」在曲线、软管、手柄或平面上，而无需额外建模工作。
参数化编辑：通过调整参数即可生成不同密度、角度、线径、错位与随机性等多样化编织风格，实时预览便于快速迭代。

三、关键参数详解（常见且实用的设置）
以下参数名为通用描述，具体 UI 名称会随软件而异，但对应概念是普适的：
编织类型（Weave Pattern）：选择常见的编织样式，如单向斜编、篮眼编、三股绳、四股或多股复杂编织、交错块状等。不同类型会直接影响线束如何交替覆盖。
线束数量 / 密度（Strand Count / Density）：控制横向与纵向线束的数量或单位面积内的线束数。增大密度会让编织更细密、复杂，但会增加贴图细节需求。
线径（Strand Thickness）：单根线的粗细，会显著影响视觉体积感。配合法线与高度通道可增强立体效果。
交错间距 / 间距（Pitch / Spacing）：控制线束之间的间隔与重叠程度，直接影响编织的开度与视觉风格。
扭转 / 旋转（Twist / Rotation）：允许对单根线束进行扭转或旋转，使其更像绳状材质或带有纹理的线。
倾角 / 角度（Angle / Bias）：控制线束斜向的角度，从而生成对角、直编或复杂角度交织效果。
随机性 / 噪声（Randomness / Noise）：为线径、位置、颜色、粗糙度等添加随机抖动，避免过度机械化，有助于真实感（模拟制造误差、磨损、纤维不均等）。
缝隙与浮雕高度（Gap / Height）：用于控制线束之间明暗与高度差，影响法线与凹凸效果强弱。
边缘磨损（Edge Wear）：模拟边缘或高光区域的磨损、褪色或光泽变化，使编织看上去更自然。
UV 映射模式（UV Mapping Mode）：决定编织是基于 UV 平铺、对象空间投影还是沿样条铺设。选择适当模式能避免拉伸或接缝问题。
输出分辨率 / 贴图尺寸（Output Resolution）：一次性生成多组不同分辨率的贴图，便于在实时引擎或高质量渲染间切换。

四、贴图输出与 PBR 配合
图片中下方展示了四张常见通道贴图：颜色、粗糙、法线、凹凸。这恰好对应现代 PBR 工作流的核心通道——下面说明它们如何协同工作：
颜色贴图（Color/Base Color）: 决定编织线材的基色，可以使用渐变、双色编织、局部染色或随机颜色偏差，模拟染色不均或花纹。
粗糙贴图（Roughness）: 控制亮面反射的粗糙程度。编织中的不同部分（如线束顶端、缝隙或磨损区域）应具有不同粗糙值，以表现高光集中或漫反射效果。图片中间的“粗糙”图就是为此优化。
法线贴图（Normal）: 该图通过细节法线数据把编织的凹凸细节无须真实几何即可表现出来，适用于中等到高质量渲染，且对光照响应精确。法线图可增强单根线的弯曲、缠绕和折影。
凹凸/高度贴图（Height/Displacement）：用于真实几何位移或在渲染器中做细节置换。对于近距离镜头或需要真实阴影的场景，使用高度贴图进行置换会比仅用法线更真实，但对性能要求更高。

五、实际使用技巧与进阶方法
从样条开始：若需要将编织沿线性路径（如电缆）铺展，先创建一条主样条，然后把编织贴图设为“沿样条投射”或用 Spline Wrap 类似变形器将编织几何包裹到样条上。这样能保证编织在弯曲处的密度和方向一致。
UV 管理：若材质要求无缝平铺，优先使用“基于 UV 的平铺模式”或软件自带的无缝输出选项，减少接缝。对于长条形电缆，采用沿轴向的 UV 拉伸以避免重复接缝。
法线与凹凸混合：在较为复杂的表面表现中，可同时使用法线图与高度置换。建议法线用于中小尺度细节，高度用于大尺度位移（如明显的线束抬起）。
局部蒙版与混合：通过蒙版节点把不同材质（如金属接头与编织线）进行混合，或在编织上加上一层脏污、磨损贴图，使视觉层次更丰富。
烘焙：若目标平台为实时引擎（Unity/Unreal），可在软件内把程序化编织烘焙成一套贴图（Color/Roughness/Normal/Height/AO），导出为可用资源，节省运行时性能开销。
动画化：通过参数关键帧可以实现编织结构的动态变化，比如沿样条的“推进”效果（模拟编织正在被拉出或卷起），或在接头处以参数驱动改变编织密度，适用于产品演示动画。
使用随机色带与细条：为了更真实的电缆效果，可以在颜色通道中引入细微色带（例如微小的亮条或染色差），让整体不那么单调。

六、性能与优化建议
分辨率权衡：生成高分辨率贴图会显著提升细节但也增加内存与烘焙时间。渲染时把高精度贴图用于近景素材，远景使用低分辨率或 mipmap。
法线替代置换：在许多渲染场景中，使用法线贴图代替高度置换能节省渲染时间并获得近似效果。仅在镜头极近或需要真实几何阴影时使用置换。
实例化与重复：对于规则长段电缆，尽量使用单一材质与贴图并实例化几何，或使用贴图平铺而非重复创建大量带有复杂几何的对象。
GPU 加速：若你的渲染器或节点编辑器支持 GPU 计算，优先开启以加速实时预览与贴图生成。
缓存与烘焙：生成复杂程序化纹理后做贴图烘焙并缓存结果，后续可直接加载贴图以避免重复计算。

七、典型应用场景
数据线与电缆外皮：如图所示，能够非常快速生成编织式护套，包括双色编织、斜纹与细密网眼样式。
车缝与织物：鞋面、包袋、运动服的编织纹理，结合磨损与污渍贴图，可直接用于产品渲染。
绳索、链条与绳结：控制扭转参数可以生成看起来像真实绳索的材质，配合置换可得到强烈体积感。
工业软管、网罩与过滤材料：各类网格状或编织状材料都可用这一工具快速产出并导出贴图。
场景装饰与 CG 道具：家具的藤编、灯罩的编织细节、工艺品表面纹理等。

八、示例工作流程（快速步骤）
创建目标几何或样条（例如一段圆柱形电缆或一条样条路径）。
在材质编辑器中创建一个新的“编织贴图”节点（或使用软件菜单中的编织生成器）。
选择编织类型（如斜编）并设置线径、密度与角度，打开随机化以增强真实感。
调整法线强度与高度置换幅度，直到视口中编织细节满足需求。
在颜色通道中添加染色或双色方案，必要时添加边缘磨损蒙版。
选择输出贴图分辨率，导出 Color / Roughness / Normal / Height 等通道，或直接在材质中连接以渲染。
若用于实时引擎，执行贴图烘焙并将结果导入目标引擎中。

九、总结与建议
C4D2025 的编织贴图功能在设计与渲染流程上具有颠覆性意义：它把传统上需要大量建模与手工贴图的编织细节，转化为参数化、程序化且可重复利用的节点式流程。对产品可视化、消费电子渲染、服饰与工业设计等领域尤其有价值。使用时注意合理分配贴图分辨率、混合法线与置换、并利用随机化与磨损效果以提升真实感。对于需要导出到游戏或实时渲染的项目，推荐将程序化结果烘焙为贴图以获得最佳性能。

附：一些实践小技巧（速记）
先用低密度进行整体布局，再逐步提高密度测试近景效果。
法线强度宜保守，配合微小高度置换更自然。
若发现接缝处拉伸严重，尝试切换投影模式为“沿样条”或调整 UV 缩放。
导出贴图时同时输出 AO（环境光遮蔽）可增强细节阴影表现。
保存常用预设（如“数据线细编”、“粗绳三股”等），便于快速重用和统一风格。

感谢原创作者@狐尊老师的辛苦录制与分享

Download(C1D)

教程格式:	MP4
教程语言:	中文
包含工程:	包含工程
教程性质:	普通教程
教程作者:	狐尊老师
教程来源:	www.c4d.com.cn/c4dtutorial.html
